Expansores de Tubos
Serie 24
Expansores Para Condensadores
Los Expansores Para Condensadores De La Serie 24 De Elliott son ideales para expandir tubos en equipos de refrigeración o “chillers” y en intercambiadores de calor, calentadores de agua, intercambiadores de aire, y condensadores.
-
Medida Del Tubo: 0.500″ – 2.000″ (12.7 – 50.8mm) DE
-
Clase del Rodillo: Recto
-
Aplicación: equipos de refrigeración o “chillers” y en intercambiadores de calor, calentadores de agua, intercambiadores de aire, y condensadores.
Serie 900
Expansores Para Acampanar Tubos De Calderas
Los Expansores Para Acampanar Tubos De Calderas Serie 900 de Elliott creados específicamente para ser usados en tubos de recalentadores, calderas acuotubulares o evaporadores. En solo una operación, estos expansores rolan los tubos y simultáneamente los acampana proyectando la punta del tubo a 15 grados de la línea central de la herramienta.
-
Medida Del Tubo: 0.620″ to 1.500″ (15.4 – 38.1mm) DE
-
Clase del Rodillo: Acampanado
-
Aplicación: Sobrecalentadores en Calderas Acuotubulares o Tubos Evaporadores.
Serie 4480
Expansor Rebordeador De Un Rodillo
El Expansor Rebordeador De Un Rodillo de la Serie 4480, expande el tubo dentro de la placa mientras forma el rebordeado en la punta del tubo que se requiere en las aplicaciones de calderas piro tubulares.
-
Medida Del Tubo: 1.500” to 3.000” (38.1 – 76.2mm) DE
-
Clase del Rodillo: Rebordeador De Un Rodillo
-
Aplicación: Calderas Pirotubulares
Serie 3300
Expansores Rectos Para Calderas
Los Expansores Rectos Para Calderas Serie 3300 son los expansores de tubos preferidos para la expansión de tubos en calderas piro tubulares o en calderas de vapor autónomas. Son recomendadas para cualquier necesidad de expansión simultanea de tubos en las placas.
-
Medida Del Tubo: 1.500″ to 4.000″ (38.1 – 101.6mm) DE
-
Clase del Rodillo: Recto
-
Aplicación: Unidades de Calderas Pirotubulares y De Vapor Autocontenido
Serie 3321
Expansores Para Tachos De Ingenios Azucareros

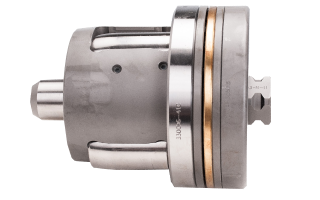

Los Expansores Para Tachos De Ingenios Azucareros Series 3321 de Elliott son los expansores ideales para el Re-rolado de tubos en tachos al vacío.
-
Medida Del Tubo: 3.000″ to 4.000″ (76.2 – 101.6mm) DE
-
Clase del Rodillo: Recto
-
Aplicación: Ingenios azucareros
Serie 1500
Expansores Para Acampanar Tubos De Calderas
Expansores Para Acampanar Tubos De Calderas Serie de Elliott 1500 de avance automático han sido creados especialmente para ser usados en Calderas Piro y Acuotubulares. En una sola operación, estos expansores rolan los tubos y simultáneamente los acampanan proyectando la punta del tubo a 20 grados de la línea central de la herramienta.
-
Medida Del Tubo: 1.750″ to 4.000″ (44.5 – 101.6mm) DE
-
Clase del Rodillo: Acampanado
-
Aplicación: Calderas Pirotubulares y Acuotubulares
Serie 3400
Expansores Para Acampanar Tubos De Calderas
Los Expansores Para Acampanar Tubos De Calderas Serie 3400 son los expansores recomendados para expandir y acampanar tubos en Calderas Piro y Acuotubulares. El collarín Tipo “Pitón” hace posible acampanados largos uniformes así como Rolado de Tubos con control de torque obteniendo juntas expandidas uniformemente.
-
Medida Del Tubo: 1.500″ to 4.000″ (38.1 – 101.6mm) DE
-
Clase del Rodillo: Acampanado
-
Aplicación: Calderas Pirotubulares y Acuotubulares
Serie 40
Expansores Rectos Para Calderas

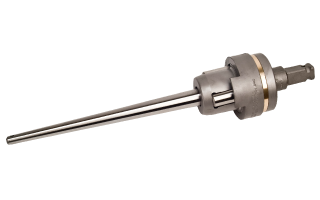

Los Expansores Rectos Para Calderas Serie 40 son recomendadas para el re-rolado de juntas mecánicas con fugas en calderas piro tubulares.
-
Medida Del Tubo: 2.000” to 3.000” (50.8 – 76.2mm) DE
-
Clase del Rodillo: Recto
-
Aplicación: Relaminado de Tubos con Fugas en Calderas Pirotubulares.
Serie 6621
Expansores Para Tachos De Ingenios Azucareros

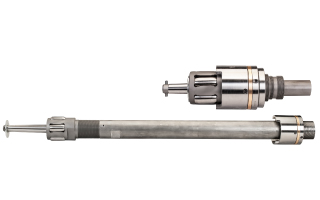

Los Expansores Para Tachos De Ingenios Azucareros Serie 6621 de Elliott son ideales para la fabricación y re entubado de tubos en tachos de ingenios azucareros.
-
Medida Del Tubo: 3.000” to 4.000” (76.2 – 101.60mm) DE
-
Clase del Rodillo: Recto
-
Aplicación: Ingenios Azucareros
El Expansor Tipo Boquilla para Placa de Soporte (Collet) de Elliott es usado con un Cilindro Hidráulico de Recorrido Corto Manual y con una bomba hidráulica de baja presión liviana para la expansión de placas de soporte aletadas o para preparar la superficie de tubos que se encuentran, por lo general, en equipos de refrigeración.
-
Medida del Tubo: 0.750″ a 1.000″ (19.1 – 25.4mm) DE
-
Clase del Rodillo: Recto
-
Aplicación: Equipos de refrigeración
Serie DRE
Expansores de Largo Alcance para Calderas
Los Expansores de Largo Alcance para Calderas Serie DRE de Elliott son usados para rolado profundo y difícil en domos (tambores) de vapor y fango encontrados en calderas de alta presión.
-
Medida del Tubo: 1.750″ a 4.000″ (44.5 – 101.6mm) DE
-
Clase del Rodillo: Recto
-
Aplicación: Colectores de Vapor y Fango en Calderas de Alta Presión
Artículos Sugeridos
El papel fundamental del torque en la expansión de tubos: por qué es importante elegir el motor adecuado
Durante años, la expansión de tubos dependió en gran medida de la subjetividad de "ajustar según el tamaño o la sensación". El problema es que lo que un operador "ve, escucha o siente" puede diferir drásticamente de otro, lo que genera variabilidad y un alto potencial de error. La aparición del control de torque revolucionó este proceso, reduciendo significativamente los errores del operador y garantizando resultados consistentes y repetibles en todas las aplicaciones.
¿Por qué este tubo no se expandir?
Al expandir los tubos del intercambiador de calor, lograr la reducción adecuada de la pared es crucial para un sellado seguro y sin fugas. A veces, sin embargo, los tubos no se expanden lo suficiente, lo que dificulta la integridad del recipiente. Este artículo describe las causas comunes y los pasos para solucionar problemas de expansión de tubos incompleta.
Anatomía de un expansor de tubo
La expansión de tubos es una técnica utilizada para crear una conexión segura entre un tubo y una placa de tubos, comprimiendo el diámetro exterior contra una superficie fija. Este proceso garantiza una unión a prueba de fugas, lo cual es crucial para el correcto funcionamiento de los intercambiadores de calor y otros recipientes a presión.
Expandir los Tubos X-ID® para Caldera
Con el fin de aumentar la eficiencia y reducir los costos operativos, muchos fabricantes de calderas están cambiando a la tubería mejorada X-ID. Aunque los tubos X-ID son beneficiosos para el usuario final, pueden ser difíciles de instalar.
Aumente la vida útil de la herramienta cuando la use en materiales duros
A medida que los usuarios finales se esfuerzan por lograr una mayor eficiencia en la transferencia de calor, a los clientes a menudo se les asigna la tarea de construir recipientes que resistan el uso intensivo y junto con ofrecer durabilidad. Esto a menudo resulta en el uso de materiales de tubos y placas tubulares más resistentes al desgaste, como Inconel, Hastelloy y acero inoxidable dúplex. Si bien los materiales exóticos a menudo significan una mayor vida útil del tubo, pueden afectar considerablemente la vida útil de la herramienta de expandido.
Cómo dimensionar un expansor para la expansión de la placa central de tubos
El diseño de un enfriador puede plantear algunos desafíos en lo que respecta a la instalación y el mantenimiento de los tubos. Desde la placa de tubos central hasta las mejoras de los tubos, se deben tener en cuenta consideraciones especiales al elegir las herramientas correctas para el trabajo.
