Extracción de Tubos

Cortador De Tubos De Una Revolución

Las cortadoras de tubos de la serie 9060 de una revolución de Elliott se diferencian de cualquier otra cortadora de una sola revolución. Mediante el uso de ingeniería más avanzada la cortadora y la hoja han sido diseñadas para durar más tiempo, resistir más desgaste y requerir menos fuerza para cortar el tubo.

  • Medida del Tubo: 0.375" a 2.500" (9.53 - 63.5mm) DE

  • Alcance: 6" y 12" (152.4 y 304.8mm)

  • Tipo: Cortador de Tubos

  • Ideal para perforar o cortar

Aprende Mas

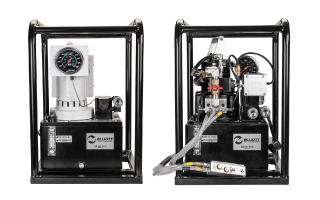

Bombas Hidráulicas

Las bombas hidráulicas de Elliott son usadas para accionar el Extractor Estilo Collet, el Extractor Semi Continuo Cyclgrip, el Extractor de Tubos, y el Extractor de Casquillos. El diseño compacto de esta bomba hidráulica, la hace ideal para ser usada en espacios de trabajo confinados.

  • Presión Máxima: 5,000 or 10,000 PSI

  • Fuente de Alimentación: Eléctrica 110V o 220V, Neumática, o Manual

Aprende Mas
Extractor De Casquillos

El Extractor De Casquillos Modelo 80-40130 de Elliott es un poderoso sistema de extracción hidráulica, para remover tubos en calderas e intercambiadores de calor.

  • Medida del Tubo: 0.375” a 3.000” (9.5 – 76.2mm) DE

  • Tipo: Extractor de Casquillos

  • Aplicación: Calderas y intercambiadores de calor

  • Capacidad: 30 Toneladas (27.2Mt)

  • Golpe: 6″ (152.4mm)

Aprende Mas
SpeedCut Cortador De Haces Tubos

SpeedCut

Cortador De Haces Tubos

El Elliott SpeedCut es la forma más rápida y efectiva de cortar ases de tubos con una sola pasada.

  • Tipo: Cortador De Haces Tubos

  • Tamaño de los Haces de Tubos: hasta 98.5” (2.5 cm) de diámetro

  • Control Automático de Fuerza de Corte

  • Funcionamiento sin atención

  • Seguro y Fácil de Usar

  • Tiempo Típico de Corte: 20-60 min

Aprende Mas
Extractor de Tubos Super Collet

Los extractores de tubos tipo collet se diseñan para extraer tubos fácil y rápidamente de la placa sin hacer daño a los agujeros de la placa. Ofreciendo el poder de agarre de un arpón con la conveniencia de una mordaza.

  • Medida del Tubo: 0.50″ to 2.50″ (12.7 – 63.5mm)

  • Tipo: Extractor de Tubos

  • Aplicación: Condensadores, Enfriadores, Intercambiadores de Calor, y Calderas

  • Capacidad de Arrastre: 25 Toneladas

  • Golpe: 6.00″ (152.4mm)

Aprende Mas
Extractor de Tubos Poderoso Sistema Hidráulico Continuo De Extracción De Tubos

Extractor de Tubos

Poderoso Sistema Hidráulico Continuo De Extracción De Tubos

El Extractor De Tubos de Elliott es un poderoso sistema hidráulico continuo de extracción de tubos, para remover casi sin esfuerzo tubos de cualquier material de intercambiadores de calor, equipos de refrigeración y otros equipos de transferencia de calor.

  • Medida del Tubo: 0.625” a 1.250” (15.9 – 31.8mm) DE

  • Tipo: Extractor de Tubos

  • Application: Intercambiadores de calor, equipos de refrigeración y otros equipos de transferencia de calor

  • Capacidad: 30 Toneladas (27Mt)

  • Golpe: 3" (76.2mm)

Aprende Mas
Serie 300

Los Cortadores de Tubos para Calderas son accionados con motores eléctricos o neumáticos para poder cortar tubos en calderas piro y acuotublares.

  • Medida del Tubo: 2.000″ a 3.000″ (50.8 – 76.2mm) DE

  • Tipo: Cortador para Tubos

  • Conector Cuadrado Macho: 1″ (25.4mm)

  • Fuente del Accionamiento: Motores con ≤ 150 RPM o trinquete

Aprende Mas

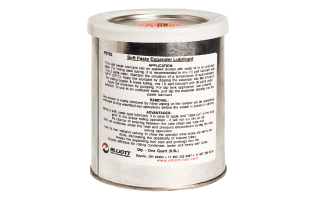

Lubricante

Los Lubricantes de Elliott son proyectados y fabricados para proveer la mejor lubricación en las aplicaciones de rolado y rebordeado de tubos. Hará que la herramienta le dure más y ahorrará en repuestos comparando con los lubricantes comúnmente disponibles.

  • Lubricante en pasta

  • Lubricante líquido

  • Refrigerante para Rebordeado

  • Lubricante para Corte

Aprende Mas
Martillo Neumático

La herramienta recomendada para extraer casquillos en intercambiadores de calor o rebordear tubos en calderas de piro tubulares.

  • Medida del Tubo: 0.250″ a 3.000″ (6.4 – 50.8mm) DE

Aprende Mas
Extractor Estilo Collet

El Extractor Estilo Collet de Elliott ha sido diseñado especialmente para extraer tubos fácil y rápidamente en condensadores, enfriadores, y otros intercambiadores de calor. Con sus 6 toneladas de capacidad de arrastre, el extractor estilo Collet automáticamente sujeta, jala, y libera el tubo en cuestión de segundos.

  • Medida del Tubo: 0.625” a 1.000” (15.9 – 25.47mm) DE

  • Tipo: Extractor de Tubos

  • Aplicación: Condensadores, Enfriadores, y Intercambiadores de Calor

  • Capacidad de Arrastre: 6 Toneladas

  • Golpe: 3" (76.0mm)

  • Golpe de Arrastre: 2.25" (57.2mm)

Aprende Mas
Arpones TT Para Remover Tubos Arpones de Tubos

Los arpones TT Elliott son usados con el Tube Tugger o Super Tube Tugger Elliott para poder extraer tubos exitosamente en chillers, intercambiadores de calor, condensadores, Enfriadores solo aire y calderas.

  • Medida del Tubo: 0.625” a 2.000” (15.9 – 50.8mm) DE

  • Tipo: Arpones de Tubo

Aprende Mas
Super Extractor De Tubos Poderoso Sistema Hidráulico Continuo De Extracción De Tubos

Super Extractor De Tubos

Poderoso Sistema Hidráulico Continuo De Extracción De Tubos

El Super Extractor Modelo 80-40200 de Elliott es un poderoso sistema de extracción hidráulica continua, para remover casi sin esfuerzo tubos de cualquier material en calderas y condensadores de superficie.

  • Medida del Tubo: 1.500” a 2.000” (38.1 – 50.8mm) DE

  • Tipo: Extractor de Tubos

  • Aplicación: Calderas y condensadores de superficie

  • Capacidad: 60 Toneladas

  • Golpe: 4" (101mm)

Aprende Mas
Serie PTTC Cortador de Tubos

Serie PTTC

Cortador de Tubos

La Serie PTTC (Push Type Tube Cutter) Cortador de Tubos Tipo Impulso trabaja en intercambiadores de calor, y calderas. Su collarín ajustable le permite cortar o marcar los tubos justo después de la placa. Las Cuchillas Cortadoras están especialmente recubiertas para incrementar su longevidad.

  • Medida del Tubo: 0.375” a 2.500” (9.5 – 63.5mm) DE

  • Tipo: Cortador de Tubos

  • Grosor de la Placa: 5" - 12" (127.0 - 304.8mm)

  • Cuchillas Cortadoras de Acero No Ferroso y Acero Inoxidable

Aprende Mas
Extractor Manual Universal

El Extractor Manual Universal de Elliott es el ideal para extraer un número limitado de tubos en intercambiadores de calor, equipos refrigerantes, enfriadores Fin Fan y condensadores de superficie.

  • Medida del Tubo: 3/8” a 1.000” (9.5 – 25.4mm) DE

  • Tipo: Extractor de Tubos

  • Aplicación: Intercambiadores de calor, equipos refrigerantes, enfriadores Fin Fan y condensadores de superficie

Aprende Mas
Martillo Neumático De Alta Potencia

El Martillo Neumático De Alta Potencia 430D de Elliott es el recomendado para hacer funcionar las Herramientas Botadoras Jumbo para extraer casquillos en intercambiadores de calor, calderas piro y acuotubulares.

  • Medida del Tubo: 0.625” a 2.000” (15.9 – 50.8mm) DE

  • Tipo: Martillo Neumático

Aprende Mas
E Serie Arpón Hexagonal

E Serie

Arpón Hexagonal

Los arpones E Elliott son usados con el Extractor De Casquillos Y Extractor Manual Universal para poder extraer tubos exitosamente en chillers, intercambiadores de calor, condensadores, enfriadores solo aire y calderas.

  • Medida del Tubo: 0.375" a 3.000" (9.5 - 76.2mm) DE

  • Tipo: Arpones para Tubos

Aprende Mas
Cyclgrip Extractor Semi Continuo

Cyclgrip

Extractor Semi Continuo

El Extractor Semi Continuo Cylgrip M5630-00 de Elliott es un producto de alta ingeniería que jala continuamente tubos en enfriadores, intercambiadores de calor, y condensadores que fueron previamente liberados de la placa, haciéndolo el compañero ideal para el Extractor Estilo Collet.

  • Medida del Tubo: 0.500” a 1.000” (12.7 – 25.4mm) DE

  • Tipo: Tube Puller

  • Velocidad de Arrastre por Minuto: 10' (3.3m)

Aprende Mas

Artículos sugeridos

Navegación por daños en el tubo

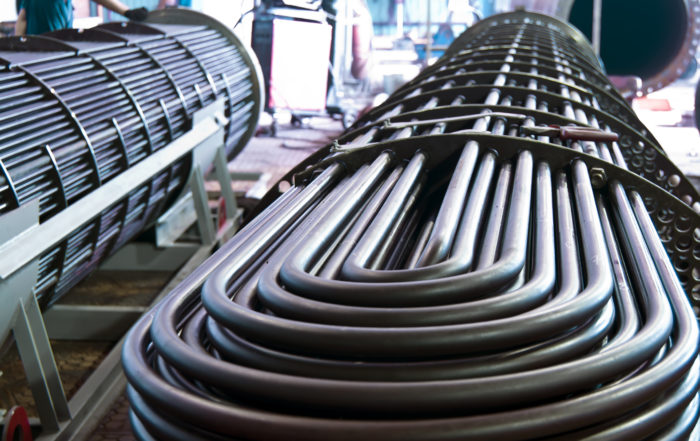

Shell and tube heat exchangers are workhorses in countless industrial processes, facilitating efficient heat transfer. However, like any critical equipment, they’re susceptible to wear and tear over time. From erosion and corrosion to vibration and fatigue, various factors can lead to tube damage, compromising the exchanger's performance and potentially leading to costly downtime. Fortunately, a range of repair methods exists, offering solutions depending on the severity and type of damage. Understanding these options is crucial for effective maintenance and maximizing the lifespan of these units.

Expansión paralela vs. expansión cónica de rodillos

Stress corrosion cracking is a common tube failure mode in corrosive environments, which can lead to significant downtime and cost. While there are many different factors that can influence the occurrence of stress corrosion, it’s largely related to the amount of stress the tube material is under during fabrication and operation. Optimizing the manufacturing process to minimize residual stress can help reduce the likelihood of stress corrosion cracking from occurring.

Cuando los intercambiadores de calor fallan

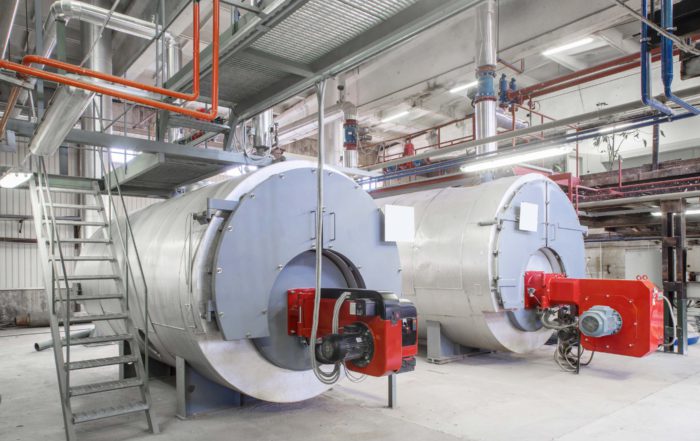

Heat exchangers are workhorses in countless industrial processes, facilitating crucial heat transfer operations. However, their critical function is often jeopardized by tube failures, leading to reduced efficiency, increased operational costs, and potential safety hazards. Understanding the reason behind these failures is essential for proactive maintenance and ensuring reliable operation.

Diagnóstico y ajustes de la herramienta de bruñido exterior para un desempeño óptimo

Para los fabricantes que dependen de la precisión y las propiedades mejoradas de la superficie que ofrece el bruñido exterior (OD), mantener un rendimiento óptimo de la herramienta es fundamental. Cuando el acabado superficial se deteriora, las herramientas se traban o las dimensiones de las piezas fluctúan, se ve afectada tanto la productividad como la calidad del producto. Esta guía proporciona un enfoque sistemático para solucionar problemas comunes surgidos con las herramientas de bruñido OD, ayudándole a diagnosticar problemas e implementar soluciones efectivas.

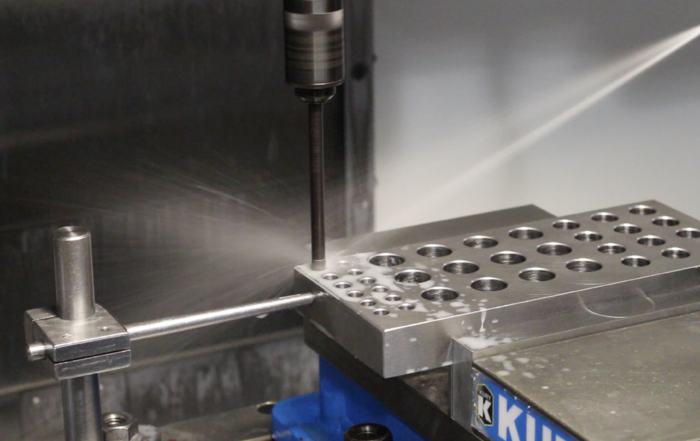

La ventaja del bruñido de rodillos para la energía hidráulica

En los exigentes mundos de los equipos pesados, la industria aeroespacial y la fabricación avanzada, la confiabilidad y el rendimiento de los componentes hidráulicos y neumáticos son primordiales. Los fabricantes de equipos originales (OEM) buscan constantemente soluciones innovadoras para mejorar la vida útil del producto, reducir el mantenimiento y optimizar la eficiencia operativa. El bruñido por rodillos, un proceso de trabajo en frío, está surgiendo como una solución clave para mejorar la durabilidad y la integridad de sellado de componentes críticos.

Desafíos únicos en el mantenimiento de enfriadores y sistemas de intercambio de calor marinos

Optimizar el rendimiento de los enfriadores y los intercambiadores de calor marinos presenta un conjunto único de desafíos para los gerentes de mantenimiento. A diferencia de sus equivalentes en tierra, estos componentes críticos operan en un entorno hostil e impredecible que exige estrategias de mantenimiento especializadas. Comprender estos desafíos es clave para prevenir costosos tiempos de inactividad y garantizar operaciones confiables en el mar.
