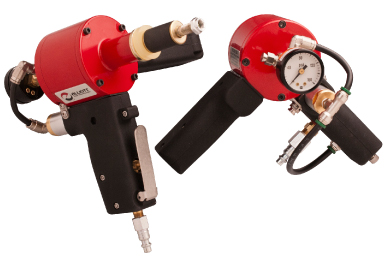

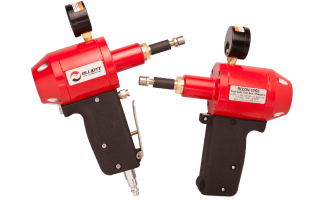

RECON Series 1250 & 2500

Pressure Test Guns

RECON Series 1250 & 2500 Specifications



RECON 1250

RECON 2500

Tube OD Range

0.500″ to 1.375″
(12.7 – 34.9mm)

1.250″ to 2.500″
(31.75 – 63.5mm)

RECON Test Kits

RECON 1250 Kit TTP1250**:

  • 3 Support Tube Assemblies (TTPST1, TTPST2, TTPST3)
  • Pressure Regulator
  • Tool Case

Seal Kit TTP1250SK

RECON 2500 Kit TTP2500**:

  • 1 Support Tube Assembly (TTPST4)
  • Washers to support up to 2.5″ seal sets
  • Tool Case

Seal Kit TTP2500SK

* Not all wall thicknesses in 1.250″ (34.9mm) and 1.375″ (31.75mm) supported.
** Seal Sets are ordered separately.

Spares & Accessories

Seal & Washer Sets:

Seals are backward compatible.

Seal Kits:

Includes all of the seal sets to cover the entire range of the gun. Available for both the RECON 1250 and 2500 Test Guns.

Support Tubes & Support Tube Extensions:

Make finding leaks easier on channel head and water box applications. Support tubes are backward compatible.

Replacement Support Tube Sets & Optional Extensions

Tube ID Range 4″
(101.6mm)
12″
(305mm)
24″
(610mm)
36″
(914mm)
48″
(1,219mm)
0.282″ – 0.510″
(7.2 – 13mm)
TTPST1 TTPST1-12 TTPST1-24 TTPST1-36 TTPST1-48
0.532″ – 0.856″
(13.5 – 21.7mm)
TTPST2 TTPST2-12 TTPST2-24 TTPST2-36 TTPST2-48
0.857″ – 1.230″
(21.8 – 31.2mm)
TTPST3 TTPST3-12 TTPST3-24 TTPST3-36 TTPST3-48
1.240″ – 1.630″
(31.5 – 41.4mm)
TTPST4 TTPST4-12 TTPST4-24 TTPST4-36 TTPST4-48
1.640″ – 2.030″
(41.6 – 51.6mm)
TTPST5 TTPST5-12 TTPST5-24 TTPST5-36 TTPST5-48
2.040″ – 2.456″
(51.8 – 62.4mm)
TTPST6

For larger seal and washer sizes, contact factory. Support Tubes are backward-compatible. Extensions for TTPST6 available upon request.

Seal Set Part Numbers

TTPS250, TTPS300, TTPS340, TTPS370, TTPS400, TTPS270, TTPS340, TTPS370, TTPS440, TTPS470, TTPS500, TTPS530, TTPS400, TTPS440, TTPS500, TTPS530, TTPS590, TTPS620, TTPS650, TTPS530, TTPS590, TTPS620, TTPS690, TTPS720, TTPS750, TTPS780, TTPS650, TTPS690, TTPS750, TTPS800, TTPS840, TTPS870, TTPS900, TTPS780, TTPS840, TTPS870, TTPS940, TTPS970, TTPS1000, TTPS1030, TTPS900, TTPS940, TTPS1000, TTPS1070, TTPS1090, TTPS1120, TTPS1150, TTPS1050, TTPS1090, TTPS1120, TTPS1190, TTPS1230, TTPS1250, TTPS1280, TTPS1150, TTPS1190, TTPS1250, TTPS1310, TTPS1340, TTPS1370, TTPS1400, TTPS1280, TTPS1340, TTPS1370, TTPS1440, TTPS1470, TTPS1500, TTPS1530, TTPS1400, TTPS1470, TTPS1500, TTPS1550, TTPS1590, TTPS1620, TTPS1650, TTPS1650, TTPS1700, TTPS1750, TTPS1800, TTPS1840, TTPS1840, TTPS1900, TTPS1900, TTPS1950, TTPS2000, TTPS2050, TTPS2090, TTPS2120, TTPS2150, TTPS2150, TTPS2200, TTPS2250, TTPS2290, TTPS2340, TTPS2370, TTPS2400

Seal sets contain two seals and four washers. Seal Sets TTPS250 through TTPS440 contain 4 seals and 4 washers.
The standard seal material is neoprene. Seals are backward-compatible.
