El Método Superior para Unir Tubos a Bridas y Accesorios.

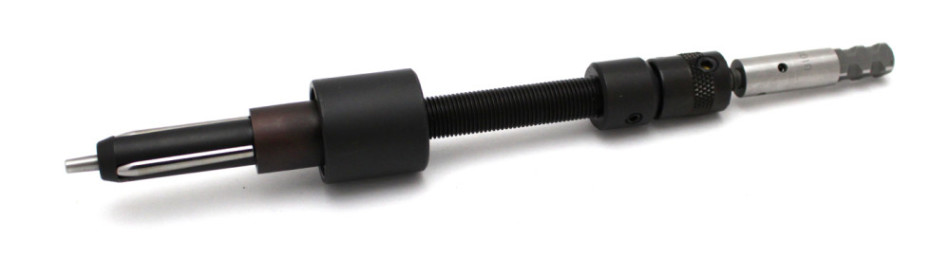

Cree fácilmente uniones seguras y herméticas entre productos tubulares dúctiles y accesorios con la Herramienta de Unión Mecánica de Elliott.
Véala en Acción!
Uniones superiores
Crea uniones seguras y herméticas entre productos tubulares dúctiles y accesorios. Las uniones hechas mecánicamente no tienen fugas, no se separan y no se aflojan a causa de presión, vibraciones y cambio de temperatura. Superior a una unión hecha mediante soldadura, soldadura fuerte o engarzado.
Laminar Según Especificaciones de Par de Torsión o Diámetro
Laminar a un par de torsión asegura resultados uniformes independientemente de la tolerancia y las variaciones en el diámetro externo del tubo, el espesor de la pared y el diámetro interno del componente. Laminar a un diámetro garantiza un diámetro interno uniforme en el tubo. Esto hace que sea posible “corregir los defectos” y redondear el diámetro interno del tubo.
Fácil de Usar
Se necesita poca capacitación para operarla. Se utiliza en motores laminadores eléctricos manuales, motores neumáticos, máquinas especiales y, en raras ocasiones, en máquinas CNC.
Procedimiento Operativo

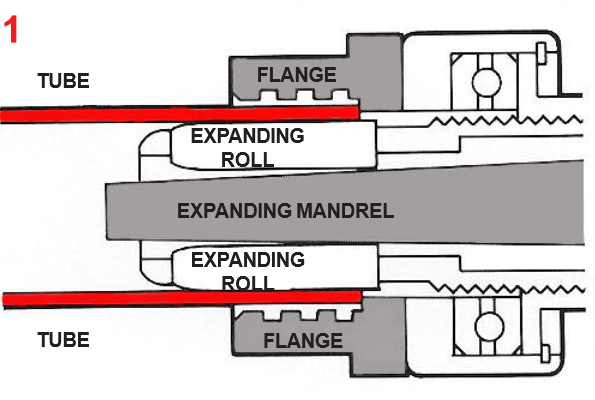

1) 0% de Expansión
El tubo se inserta en la brida y la herramienta de unión mecánica se inserta en el tubo.

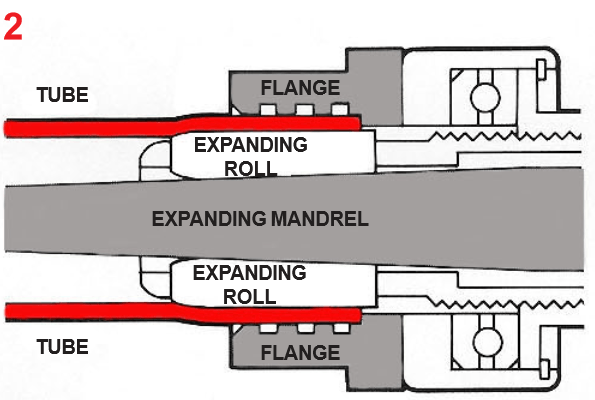

2) 25% de Expansión
Cuando el tubo se ha aplastado a aproximadamente el 25 % de la expansión total requerida, el tubo hará contacto de metal a metal con la brida.

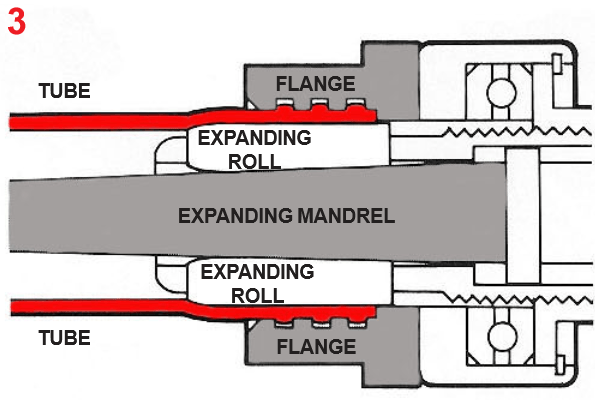

3) 50% de Expansión
En este punto, el tubo de metal ha comenzado a correr hacia las estrías ranuradas de la brida.

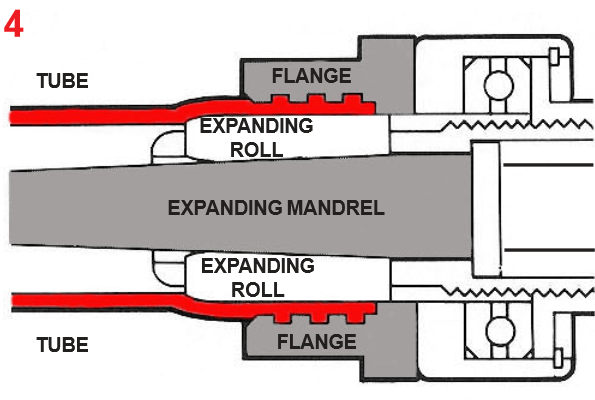

4) 100% de Expansión
Las estrías serradas están ahora completamente rellenas y el metal del tubo se ha corrido al punto de menor resistencia más allá de la brida, dando como resultado una unión de formación mecánica, que no tendrá fuga, no vibrará hasta aflojarse y no se separará.
